第一节 高频头与馈电

　　一．电路概述

　　创维DVB-S01采用ST公司DSF6902高频头。馈电由专用IC  LNBP15完成。原理图如图2-1所示。

　　图2-1

　　LNBP15第3脚为馈电输出端。第1、2引脚为电源输入端，当LNB电压为13V、18V时分别由这两个引脚供电。第4脚为13V/18V切换脚。当该脚输入电平为3.3V时输出18V，为0V输出13V。

　　DSF6902的26引脚提供一个频率为22K的方波供LNBP15合成，当第7脚为高电平时，LNBP15将22K方波叠加到输出电压上，为低电平则不叠加。但目前在DVB-S01中是通过I2C总线对高频头的寄存器进行设置，从而控制第26脚22K信号的有无来实现。

　　LNBP15第10脚为超载标志位。该脚接高频头的输入口IP0。LNBP15的第5脚为使能端。使能以及13V/18V切换分别由高频头的两个输出口OP1、OP2控制。当电流或温度过高时，第10脚输出低电平。检测到第10脚低电平时，令OP1输出低电平，即LNBP15使能端为低电平，从而实现保护功能。CPU对高频头的控制均由I2C总线完成。

　　高频头输出TS流，直接进入CPU进行处理。

　　二．常见故障

　　DVB-S01在使用时，有时出现收不到节目的情况。这可能有几种原因造成。

　　一般情况下，如卫星天线无故障，则极可能是馈电不正常引起。LNBP15正常工作电压应不大于25V，所能承受的极限电压为28V。但由于开关电源的调节能力有时不太理想，LNBP15烧坏的情况较多。典型的有两种，一种是第一或第二脚对地短路或接近短路。此时无输出（第3脚）。另一种情况是只能接受垂直极化的节目，第3脚输出直流电平总为13V。这可能是LNBP15的第4脚对地短路或接近短路，从而造成该脚一直为低电平造成。如遇上述情况，解决的办法是更换IC。在使用DSF8910高频头的机器里，馈电做在高频头里面。一般馈电模块损坏的情况极少。即将投产的使用SHARP1180/0180高频头的机器里，馈电由LM317完成。LM317能够承受足够高的电压，并能够承受足够的负载电流，预计损坏的可能性极小。

　　接受不到节目也可能是卫星天线的问题。如卫星天线安装不牢固，在风力下可能改变位置。另外雨雪天气亦会导致信号不良。

　　也有可能是本机高频头内部损坏，需更换高频头。在同等条件下，如其他机器能正常接受，本机不能接受，而本机能出菜单，首先检查馈电，如馈电正常，一般可认为高频头损坏。不能出菜单，则可能是其他模块的问题。详见以下章节。

　　第二节 中央处理器与存储器单元

　　一．电路简介

　　创维数字卫星接收机DVB-S01采用ST方案。CPU为STi5500。有一片flash ROM，两片SDRAM。一片64K Bit的EEPROM通过I2C总线与CPU相连，用于存储节目。

　　图2-2

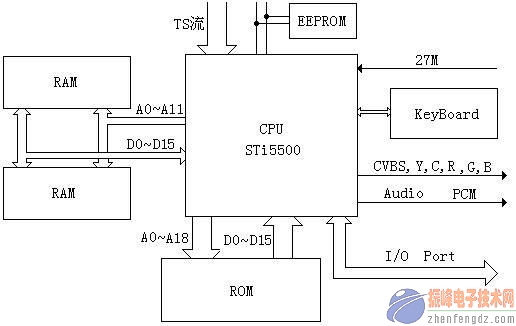

　　如图2-2。图中省略了SDRAM行地址、列地址选通，片选以及一些控制信号、复位电路等。

　　二．常见故障及其分析

　　1．不能存台

　　DVB-S01有时出现能接收节目，但接受后节目不能存储的情况。出现这种情况，一般有以下几种情况。一种是I2C总线出现故障。如铜皮开路，对地段路或EEPROM的SCL、SDA引脚串联电阻出现故障等。也可能是STi5500的I2C端口烧坏，需更换CPU。亦可能是程序问题，需重新灌软件。 常见的一种情况是EEPROM烧坏，需更换EEPROM。

　　2．不开机

　　接通电源，如面板不亮，首先检查电源。如电源输出正常，再检查主板。出现不开机的情况，检查主板时首先检查27M时钟是否正常，其次检查复位电路（详见本章第节）。

　　检查上述电路，如均属正常，则可用仿真器进行仿真（检查主板时，亦可直接对其进行仿真）。如仿真正常，一般可确定为ROM的问题。重新灌软件，问题仍无法解决则更换ROM。如不能正常仿真，可从仿真过程中确定问题所在，大多数情况下为SDRAM损坏。

　　第三节 27M时钟与复位电路

　　一．27M时钟

　　图2-3

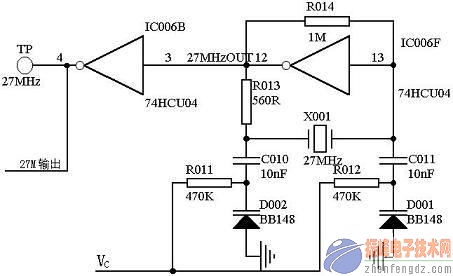

　　如图2-3为27M时钟电路。图中D001、D002为变容二极管，其电容量由Vc控制。改变Vc即可修正27M时钟。

　　二．PWM电路

　　图2-4

　　27M时钟进入CPU，CPU将反馈一PWM信号用于修正27M时钟，从而使其6分频与当前节目负载频4.43M同步。否则可能出现无彩色。CPU给出的PWM高电平为3.3V，而根据变容二极管的特性曲线，我们希望Vc电压为1~12V。PWM主要完成PWM的低通滤波，同时提高电压。

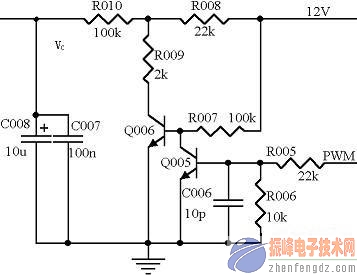

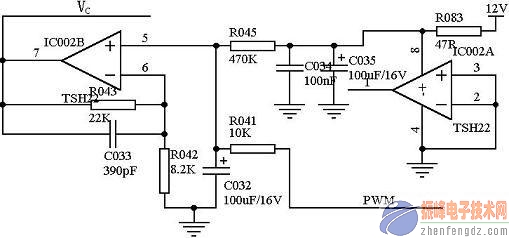

　　图2-4所示为PWM电路。为了降低成本，后该为图2-5所示电路，该电路省去了运放。PWM经两级反相，同时将高电平提高为12V。再经RC(R010、C008)低通滤波，即得到Vc。

　　图2-5

　　三．复位电路

　　图2-6

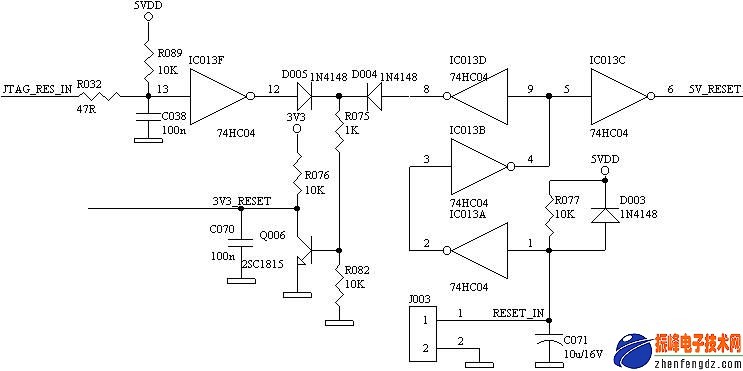

　　如图2-6为复位电路。RC复位电路(R077、C071) 经三级反相后，与JTAG_RES_IN（来自仿真器的复位信号）经一级反相的结果一起加到由D004、D005、Q006组成的或非门，从而 终得到3V3_RESET。从逻辑上看，上述电路实际上等效于将JTAG_RES_IN和RC复位信号一起加到一个与门。

　　图2-7

　　为降低成本，复位电路改为图2-7所示电路。图中RC电路与三极管非门构成本机RESET电路，JATG_RES信号与本机复位电路的输出实现"线与 "。上述两种电路从逻辑上来看是等效的。

　　27M时钟电路与复位电路出现故障，均可能导致"不开机"，即开机面板显示一条横线。此时首先用示波器检查27M时钟，如27M时钟正常，则检查复位电路。

　　另外，图像无彩色一般由于27M六分频与4.43M副载频偏离较大引起。此时应检查PWM电路及27M时钟电路。出现无彩色，绝大部分情况须更换晶振。
