电阻基础知识及识读方法（本站友情提供）
（一）电阻的种类
常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。
表2 常用电允许误差等级
| 允许误差 | ±0.5% | ±1% | ±2% | ±5% | ±10% | ±20% |
| 级别 | 005 | 01 | 02 | I | II | III |
| 允许误差 | 标称阻值系列 |
| ±5% | 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 |
| ±10% | 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 |
| ±20% | 1.0 1.5 2.2 3.3 4.7 6.8 |
不同的电路对电阻的误差有不同的要求。一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。在电路中，电阻的阻值，一般都标注标称值。如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。电阻长时间工作时允许消耗的 大功率叫做额定功率。电阻消耗的功率可以由电功率公式： P=I×U P=I2×R P=U2/R

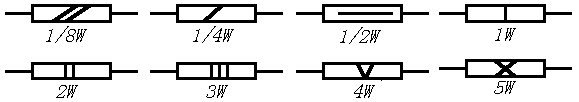

计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。 电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中，常用图2所示的符号来表示电阻的标称功率。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。
表3—— 电阻的功率
标识为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表4列出电阻的类别和符号。
图1——电阻的类型标识
表4 电阻的类别和符号
| 顺序 | 类别 | 名称 | 简称 | 符号 |
| 第一个字母 | 主称 | 电阻器 电位器 | 阻 位 | R W |
| 第二个字母 | 导体材料 | 碳膜 金属膜 金属氧化膜 线绕 | 碳 金 氧 线 | T J Y X |
| 第三个字母 | 形状性能等 | 大小 精密 测量 高功率 | 小 精 量 高 | X J L G |
表5 常用电阻技术特性
| 电阻类别 | 额定功率(W) | 标称阻值范围 | 温度系数(1/℃) | 噪声电势(uV/V) | 运用频率 |
| RT型碳膜电阻 | 0.05 0.125 0.25 0.5 1.2 | 10~100×103 | -(6~20)×10-4 | 1~5 | 10MHz以下 |
| RU型硅碳膜电阻 | 0.125 0.25 0.5 1.2 | 5.1~110×103 10~1×106 10~10×106 | ±(7~12)×10-4 | 1~5 | 10MHz以下 |
| RJ型金属膜电阻 | 0.125 0.25 0.5 1.2 | 30~510×103 30~1×106 30~5.1×106 30~10×106 | ±(6~10)×10-4 | 1~4 | 10MHz以下 |
| RXYC型线绕电阻 | 2.5~100 | 5.1~56×106 | 低频 | ||
| WTH型碳膜电位器 | 0.5~2 | 470~4.7×106 | 5~10 | 5~10 | 几百MHz以下 |
| WX型线绕电位器 | 1~3 | 10~20×105 | 低频 |

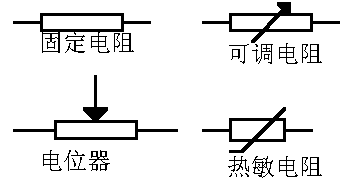

图2—— 电阻的电路符号表示方法

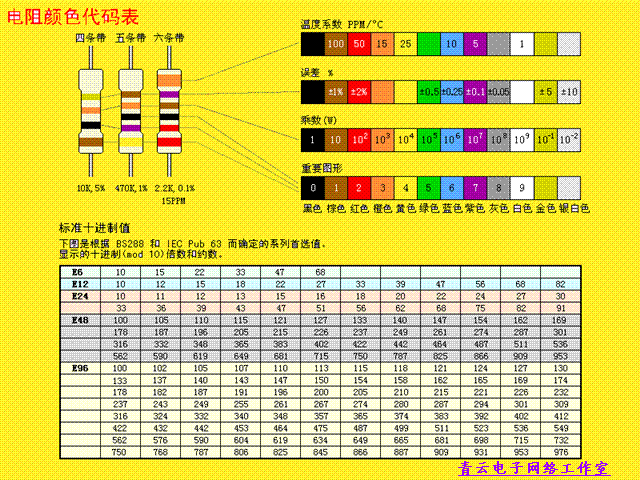

表6 色环颜色所代表的数字或意义
| 色别 | 第一色环 大一位数字 | 第二色环 第二位数字 | 第三位色环 应乘的数 | 第四色环 误差 |
| 棕 | 1 | 1 | 10 | |
| 红 | 2 | 2 | 100 | |
| 橙 | 3 | 3 | 1000 | |
| 黄 | 4 | 4 | 10000 | |
| 绿 | 5 | 5 | 100000 | |
| 蓝 | 6 | 6 | 1000000 | |
| 紫 | 7 | 7 | 10000000 | |
| 灰 | 8 | 8 | 100000000 | |
| 白 | 9 | 9 | 1000000000 | |
| 黑 | 0 | 0 | 1 | |
| 金 | 0.1 | ±5% | ||
| 银 | 0.01 | ±10% | ||
| 无色 | ±20% |
比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。这个电阻的阻值就是270000欧，误差是±10%。双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％
在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数， 后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：
阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
对于5色环电阻，其阻值计算方法位：
阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数
例1：某4色环电阻色彩标识如下：
该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%
