电气图纸制图规范及电气图纸的识读方法 （一）(本站隆重推出）
前言：
本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！
本文共分为十九个章节，分三篇。第一篇共计九个章节介绍。
一、电气图定义：
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：
1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）
⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）
⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点：
1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容
⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法
①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号：
1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：
①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向：用实心箭头符号表示力和运动的方向。
④、流动方向：用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
⑥、材料的类型：可用化学元素符号或图形作为限定符号。
⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
3、图形符号的分类
⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件：包括电阻器、电容器、电感器等。
⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元：包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明
⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用 简单的形式；在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号：
1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。含义明确，图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号：
1、电气技术中的文字符号分基本文字符号和辅助文字符号。基本文字符号分单字母符号和双字母符号。
2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如R为电阻器，Q为电力电路的开关器件类等。
3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。它一般放在基本文字符号后边，构成组合文字符号。
5、补充文字符号的原则：
⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用 前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
七、电气技术中的项目代号：
1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。一个完整的项目代号含有四个代号段：
高层代号段，其前缀符号为“=”；
种类代号段，前缀符号为“-”；
位置代号段，其前缀符号为“+”；
端子代号段，其前缀符号为“：”。
4、种类代号：用以识别项目种类的代号。有如下三种表示方法
⑴、由字母代码和数字组成。
- K 2
种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号
- K 2 M
前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码
⑵、用顺序数字（1、2、3、……）表示图中的各个项目，同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中，如-1、-2、-3……
⑶、对不同种类的项目采用不同组别的数字编号。如对电流继电器用11、12、13……。
如用分开表示法表示的继电器，可在数字后加“．”
5、高层代号是指系统或设备中任何较高层次（对给予代号的项目而言）项目的代号。如S2系统中的开关Q3，表示为=S2-Q3，其中=S2为高层代号。
6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。位置代号由自行规定的拉丁字母或数字组成。在使用位置代号时，就给出表示该项目位置的示意图。如+204 +A +4可写为+204A4，意思为A列柜装在204室第4机柜。
7、端子代号通常不与前三段组合在一起，只与种类代号组合。可采用数字或大写字母，-S4：A表示控制开关S4的A号端子，一XT：7表示端子板XT的7号端子。
8、项目代号的应用：
= 高层代号段 - 种类代号段 （空隔）+ 位置代号段
其中高层代号段对于种类代号段是功能隶属关系，位置代号段对于种类代号段来说是位置信息。
如=A1-K1+C8S1M4表示A1装置中的继电器K1，位置在C8区间S1列控制柜M4柜中；
=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2，位置在C1区间S3列操作柜M6柜中。
八、电气图的一般规则：
1、电气图面的构成：边框线、图框线、标题栏、会签栏组成。
2、幅面及尺寸：边框线围成的图面啊图纸的幅面。

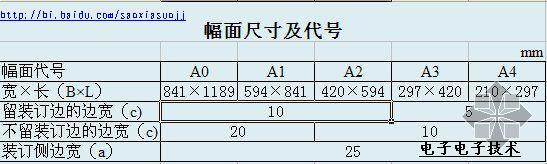

⑴、幅面尺寸分五类：A0-A4见表1
A0-A2号图纸一般不得加长。
A3、A4号图纸可根据需要，沿短边加长。
⑵、选择幅面尺寸的基本前提：保证幅面布局紧凑、清晰和使用方便。
⑶、幅面选择考虑因素：①、所设计对象的规模和复杂程度。
②、由简图种类所确定的资料的详细程度。
③、尽量选用较小幅面。
④、便于图纸的装订和管理。
⑤、复印和缩微的要求。
⑥、计算机辅助设计的要求。
3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。
标题栏的位置一般在图纸的右下方或下方。标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日期用。

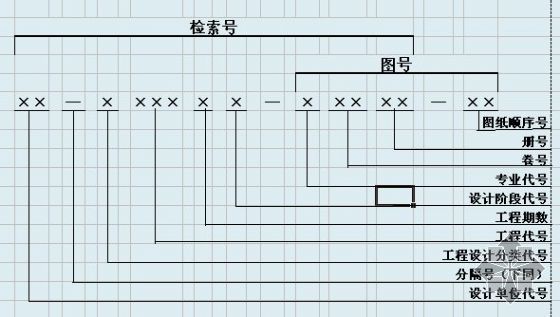

4、图样编号由图号和检索号两部分组成。
5、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的顺序从标题栏相对的左上角开始，分区数就是偶数。区的代号为字母+数字。
如在相同图号第34张A6区内，标记为34/A6；
图号3219的单张图F3区内，标记为：图3219/F3；
图号为4752的第28张图G8区内，标记为图4752/28/G8；
在=S2系统单张图C2区内标记为=S2/C2；
在=SP系统第31张图E7区内，标记为=SP1/E7
加长号图幅尺寸
标题栏：
图样编号——图号和检索号

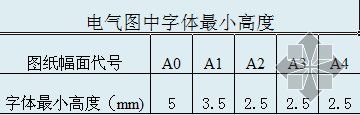

字体
待续：
