电气图纸制图规范及电气图纸的识读方法 （二）(本站隆重推出）
1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图
3、箭头和指引线
开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）
实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法
尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则
①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的 后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构 清晰的图形上。
⑵、尺寸注法
①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（ ）表示。正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。
8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。
风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。
9、建筑物定位轴线：凡承重墙、柱、梁等主要承重构件的位置所画的轴线。
定位轴线编号的基本原则：在水平方向，从左至右用顺序的阿拉伯数字；垂直方向，用拉丁字母由下向上编写；数字和字母用点划线引出。
十、简图的布局方法：
1、机械制图与简图布局方法上的区别：机械图必须严格按机件的位置进行布局，而简图的布局则可根据具体情况灵活进行。
2、图线的布置：表示导线、信号通路、连接线等的图线一般应为直线，即横平竖直，尽可能减少交叉和弯折。
⑴、水平布置：将设备和元件按行布置，使得其连接线一般成水平布置。
⑵、垂直布置：将设备或元件按列排列，连接线成垂直布置。
⑶、交叉布置：将相应的元件连接成对称的布局。
3、电路或元件的布局
⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置的一种布局方法。在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。大部分电气图为功能图。布局时就遵守的原则：
①、布局顺序应是从左到右或从上到下。
②、如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。开口箭头不应与其他符号相邻近。
③、在闭合电路中，前向通路上的信息流方向应该是从左到右或从上到下。反馈通路的方向则相反。
④、图的引入引出线 好画在图纸边框附近。
⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局方法。此咱布局可以看出元件的相对位置和导线的走向。
十一、电气图的基本表示方法：
一、电路的多线表示法和单线表示法
1、多线表示法：每根连接线或导线各用一条图线表示的方法。
特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。
2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。
特点：适用于三相或多线基本对称的情况。
3、混合表示法：一部分用单线，一部分用多线。
特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。
十一、电气元件的集中表示法和分开表示法：
1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。
适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起来。连接线必须为直线。
2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。
分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。

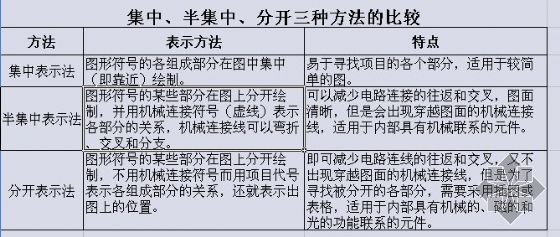

4、三种方法的比较见图
5、项目代号的标注方法
⑴、采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。
⑵、采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。
⑶、项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。
⑷、当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。
⑸、项目代号中的端子代号就标在端子或端子位置的旁边。
⑹、对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。
⑺、大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。
十二、电气元件触点位置、工作状态和技术数据的表示方法 ：
1、触点分两类：一类靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。
2、触点表示：①接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取向一致，当触点具有保持、闭锁和延时功能的情况下更就如此。
②、对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。用图形、操作器件符号及注释、标记和表格表示。
3、元件的工作状态的表示方法：元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。
⑴、继电器和接触器在非激励的状态；
⑵、断路器、负荷开关和隔离开关在断开位置；
⑶、带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；
⑷、机械操作操作开关的工作状态与工作位置的对应关系，一般应表示在其触点符号的附近，或另附说明。
事故、备用、报警等开关应表示在设备正常使用的位置，多重开闭器件的各组成部分必须表示在相互一致的位置上，而不管电路的工作状态。
4、元件技术数据的标注方法：电气元器件的技术数据一般标在图形符号近旁。当连接线水平布置时，尽可能标在图形符号的下方，垂直布置时，则标在项目代号的下方；还可以标在方框符号或简化外形符号内。
5、注释的和标志的表示方法
⑴、注释的两种方法：直接放在所要说明的对象附近和将注释放在图中的其他位置。
⑵、如设备面板上有信息标志时，则应在有关元件的图形符号旁加上同样的标志。
十三、元件接线端子的表示方法：
1、端子：在电气元件中，用以连接外部导线的导电元件。
端子分类：固定端子和可拆卸端子。
固定端子图形符号：0或·；
可拆卸端子图形符号：Φ
2、以字母数字符号标志接线端子的原则和方法
⑴、单个元件的两个端点用连续的两个数字表示。单个元件的中间各端子用自然递增数序的数字表示。
⑵、相同元件组
①、在数字前冠以字母，如标志三相交流系统的字母U1、V1、W1等。
②、若不需要区别相别时，可用数字1.1、2.1、3.1标志。
⑶、同类的元件组

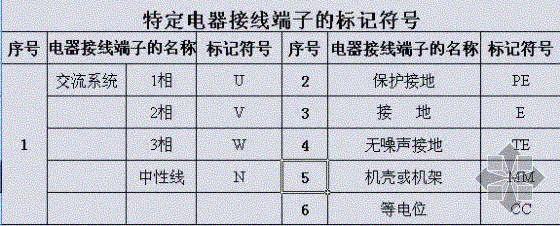

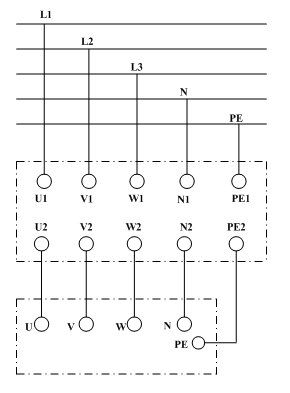

⑷与特定导线相连的电器接线端子的标志。见下表和图。
⑴、电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。零件的功能和注解标注在符号轮廓线内。
⑵、对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。

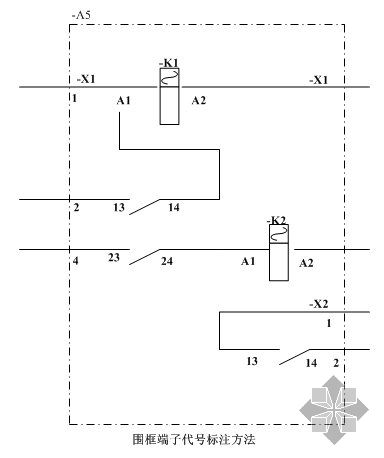

⑶、在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。如下图

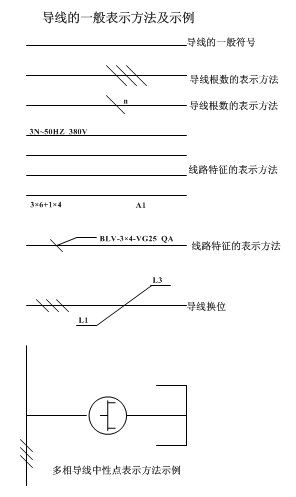

1、导线的表示方法
3、连接线的分组：母线、总线、配电线束、多芯电线电缆等可视为平行连接线。对多条平行连接线，应按功能分组，不能近功能分组的，可以任意分组，每组不多于三条，组间距大于线间距离。
连接线标记：标记一般置于连接线上方，也可置于连接线的中断处，必要时，还可在连接线上标出信号特性的信息。

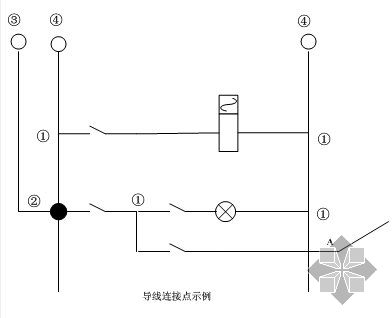

4、导线连接点的表示方法
⑴、T形连接点可加实心圆点（·）；
⑵、对+形连接点可加实心圆点（·）；
⑶、对交叉而是不连接的两条连接线，在交叉处不能加实心加圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。

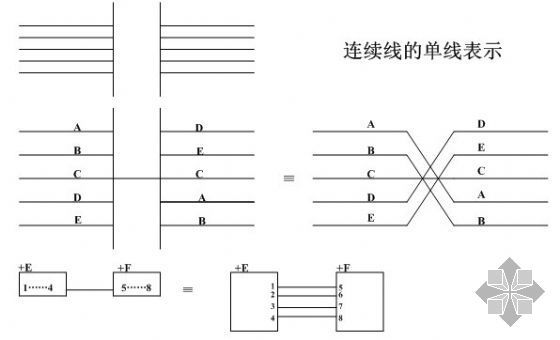

1、用单线表示的连接线的连续表示法

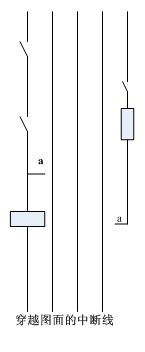

⑴、穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应的标记。
⑵、去向相同的线组可用中断线表示，并在中断处的两端分别加注适当的标记。

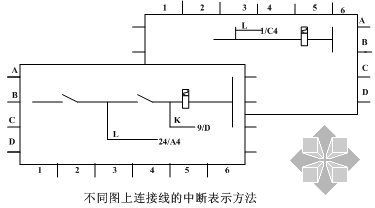

⑶、一条图线需要连接到另外的图上去，则必须用中断线表示

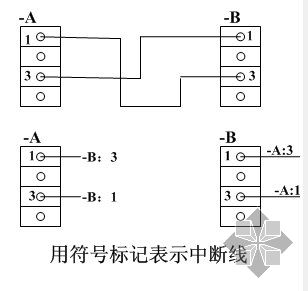

⑷、用符号标记表示连接线的中断。
