电气图纸制图规范及电气图纸的识读方法 （三）(本站隆重推出）
本篇共分四个章节：
十六、导线的识别标记及其标注方法：
1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。主标记分从属标记、独立标记和组合标记三种。

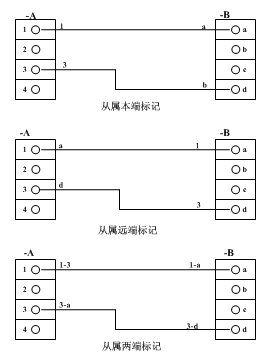

3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。从属标记分从属本端标记、从属远端标记、从属两端标记三种。⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。
⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例 ：

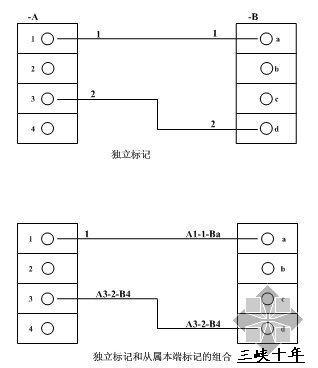

5、组合标记：从属标记和独立标记一起使用的标记系统。从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。

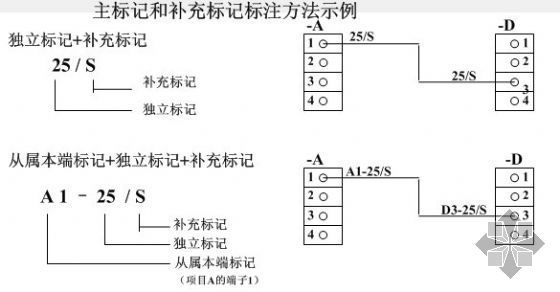

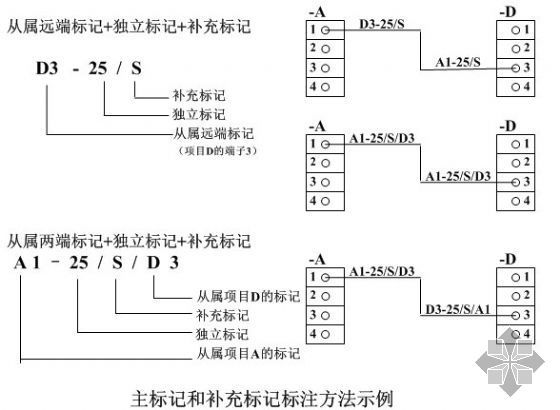

6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
电气系统图和框图
十七、系统图和框图的基本特征与用途：
1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：
⑴、作为进一步编制详细技术文件的依据。
⑵、供操作和维修时参考。
⑶、供有关部门了解设计对象的整体方案、简要工作原理和主要组成的概况。
十八、系统图和框图绘制的基本原则和方法：
1、图形符号的运用
⑴、采用方框符号：方框符号表示元件、设备等的组合及其功能，既不给出元件、设备细节，也不考虑所有连接的一种简单的图形符号。
⑵、采用带注释的框：系统图和框图中的框可能为一系统、分系统、成套装置或功能单元，用带注释的框来表示对象。框的的形式有实线框和点划线框，点划线框包含的容量大，见图。
2、层次划分：较高层次的系统图和框图，可反映对象的概况；较低层次的系统图和框图，可将对象表达得较为详细。
3、项目代号的标注方法
⑴、在系统图和框图上，各个框就标注项目代号。
⑵较高层次的系统图上标注高层代号；较低层次的框图上，标注种类代号。
⑶、由于系统图和框图不具体表示项目的实际连接线和安装位置，所以一般不标注端子代号和位置代号。
⑷、项目代号标注在各框的上方或左上方。
4、连接线的表示方法
⑴、连接方法：当采用带点划线框绘制时，其连接线接到该框内图形符号上，当采用方框符号或带注释的实线框时，则连接线接到框的轮廓线上。
⑵、连接线型式：电线连接线——细实线
电源电路和主信号电路——粗实线
机械连接线——虚线
⑶、信号流向：系统图和框图的布局，就清晰并利于识别过程和信息的流向。控制信号流向与过程流向垂直绘制，在连线上用开口箭头表示电信号流向，实心箭头表示非电过程和信息的流向。
⑷、连接线上有关内容的标注：在系统图和框图上，根据需要加注各种形式的注释和说明。
电路图
十九、电路图的基本特征和主要用途：
1、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成的连接关系，而不考虑其实际位置的简图。
2、图例
此电路图说明压缩机、M1和风机电动机M2供电、控制及互相联锁的电路构成和工作原理。此图有如下特点：
⑴、按供电电源和功能划分两部分：主电路按能量流（即电流）流向绘制，表示了电能经熔断器、接触器至电动机的供电关系；辅助电路按动作顺序，即功能关系绘制。
⑵、主电路采用垂直布置，辅助电路采用水平布置。
⑶、附表给出了各元件及有关的技术参数。
4、此图用途
⑴、供详细表达和理解设计对象（电路、设备或装置）的作用原理、分析和计算电路特性之用。
⑵、作为编制接线图的依据。
⑶、为测试和寻找故障提供信息。
结束语：
电气图纸制图规范及电气图纸的识读方法，共三篇十九个章节到这里就全部完成了，希望能给大家 大的支持和帮助，这也体现了本站推出此计划的美好初衷！
