液晶显示器DCLK／ Hg／VS／DE信号介绍
没有论对TTL接口液晶面板，还是对LVDS接口面板，像素时钟信号都有以下两个方面之作用：
（1）指挥RGB信号按顺序传输。像素时钟信号就像指挥员指挥队伍时发出之口令“一、二，一、二……”，数字RGB信号在像素时钟信号之作用下，按照一定之顺序，由驱动板传输到液晶面板中，使各电路按照一定之节拍协调地工作。

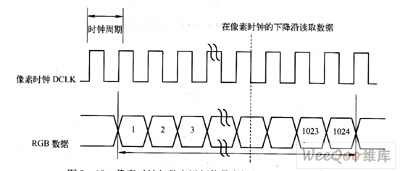

（2）确保数据传输之正确性。没有论是驱动板电路，还是液晶面板电路，在读取数字RGB信号时，都是在像素时钟之作用与控制下进行之，各电路只有在像素时钟之下降沿（或上升沿）到来时才对数字RGB数据进行读取，以确保读取数据之正确性。图所示为像素时钟与数字RGB信号之间之对应关系示意图（1024×768液晶面板）。
图 像素时钟与数字视频信号之间之对应关系示意图
液晶显示器行同步信号（HS）和场同步信号（VS）
在液晶显示器中，行同步信号（HS）之作用是选择出液晶面板上有效行信号区间，场同步信号（VS）之作用是选择出液晶面板上有效场信号区间，行场同步信号之共同作用，可将选择出液晶面板上之有效视频信号区间。
需要注意之是，液晶显示器中使用之同步信号是一个不包含消隐信号之两电平信号，而CRT显示器彩电中之同步信号是一个包含消隐信号之三电平信号。这是因为液晶显示器处理之是数字信号，数字信号只能有两种电平，高电平1和低电平0。
在电路中，行同步信号常用HS或HSYNC表示，场同步信号常用VS或VSYNC表示。
液晶显示器DCLK／ Hg／VS／DE信号小结
根据前面介绍可知。在液晶面板之TTL和LVDS接口中，包括之信号主要有RGB数据信号、像素时钟信号DCLK、行同步信号HS、场同步信号VS及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像素时钟DCLK，但其使用同步信号之方式却不同。
（1）仅使用DE同步信号液晶面板
这种液晶面板不需要输入行同步信号HS和场同步信号VS，只需要输入DE作为同步信号使用即能好工作。液晶面板之行同步信号输人端和场同步信号端一般都需要接低电平，否则不能好工作。
（2）同时使用DE／HS／VS同步信号液晶面板
这种液晶面板需要同时输入有效显示数据选通信号DE、行同步信号HS、场同步信号VS才能好工作。
（3）液晶面板单像素／奇偶像素数据输入模式及信号定时

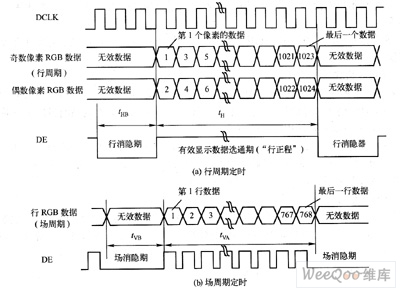

液晶显示器驱动板向液晶面板传送RGB数据信号之方式有两种：一种为单像素模式（单路方式）；另一种为奇偶双像素模式（双路方式），将RGB数据分为奇数像素和偶数像素两路向液晶面板传送。图1所示为双像素（双路）R（站数据传送方式（以1024×768液晶面板为例）各信号之间之定时关系。
图1 双像素（双路）RGB数据传送方式各信号之间之定时关系
