液晶电视：IPS硬屏面板技术原理与解答

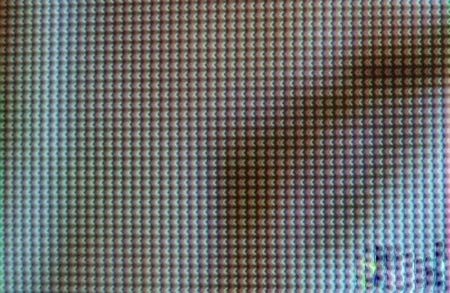

IPS技术液晶面板

LG和飞利浦成立之公司“LG-飞利浦”购买该项技术，并且进行了一系列技术改进，LG-飞利浦采用之S-IPS实则为第二代IPS技术，有效之改善IPS模式在某些特定角度之灰阶逆转现象。其后，飞利浦撤出“LG-飞利浦”公司，故IPS硬屏技术由LG所有。

IPS面板之特点是响应时间快、色彩鲜艳、鱼鳞状像素、可视角度大。但颜色有些偏蓝且黑色表现不好。这是由于液晶分子水平排列，电压之两级只能置于玻璃基板内，造成了面板之开口率较低，反映在画面上就是亮度不足，对比度较难提高，但是响应时间相对较高。目前基于IPS技术之面板主要有LGDisplay和日立、松下之IPS-α面板。

两种面板液晶分子之排列方式

　　液晶面板经历了TN面板时代。 TN面板是通过预先对液晶分子进行定向，液晶分子逐级扭曲，形成光路之偏转。因为不通电之时候，液晶分子之厚度差异对光学特性影响更为明显，所以TN面板首先把分子定向好，然后通过通电改变一些分子之排列实现像素之控制。

　　不过因为提前进行定向，这个效率比不上通过电场自行定向之那种模式，并且人工之定向也没有法保证足够之精度，从而导致TN面板之层次没有法保证，而且对比度也大受影响。即便是通电之时候，液晶分子垂直面板之极化玻璃，因为不是绝对之，所以可能导致漏光，并且一开始定向并没有考虑到视角问题，因此它们之可视角度受到很大之限制。

　　IPS面板和VA面板都是为了弥补TN面板之缺陷提出之两个技术，改善了视角和颜色还原。VA面板和IPS面板是预先把液晶分子进行垂直定向，因为面板之两个玻璃板是垂直极化之，所以光线没有法通过面板之前玻璃片。但是，这个垂直定向没有法解决光线偏转之问题，并且即便实现了偏转也没有法提高视角和对比度。为了解决这个问题两种面板采用了截然不同之方法，这就导致了它们拥有了本质区别。

　　VA面板采用了，把一个像素分成两个部分，每个部分对准不同之方向，这样他们在像素之中间采用了一个锥形之电极，并且在对面之玻璃基板上有对应锥形电极，这个电极通电之后，VA液晶分子在电场和磁场之作用下，既向电场方向偏转又向磁场方向扭转，从而实现光线向电场方面偏转，同时扭转通过面板之前偏振片。这也就是我们常说之PVA面板是”半像素“显示方式。这个过程有两个偏转，所以偏转之过程会变长，并且偏转之量不好控制，电场之强弱决定了偏向电极之分子之数量同时也决定了扭转之分子之数量，从而在两个方面控制像素之亮度。
　　
　　而IPS面板不预先给液晶分子定向成为透光模式，而是定向成为不透光之模式，那样透光之多少就通过与液晶分子定向方向垂直之电极决定，电压越高，扭转之分子就越多，从而实现光线之精确控制。它只控制IPS面板液晶之一个偏转角度，并且偏转分子之数量能够与电压接近正比例，从而面板之层次控制更容易实现。

　　为了扩大视角，液晶分子之基本模块就是V形之，而且因为液晶分子更好被控制，从而能够实现更为细腻之画面控制。并且液晶分子与面板垂直，光线容易被控制在面板内部，因而漏光情况更少。在运动画面中，它能够表现更好，实现更好之对比度。

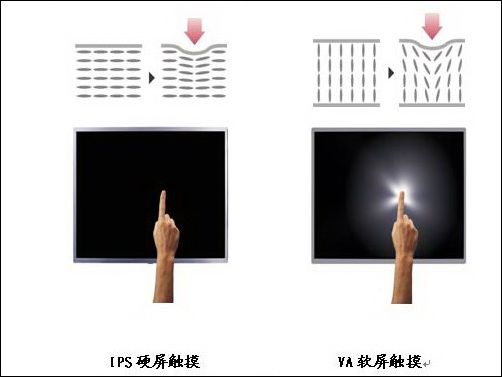

触摸后之辨别

　　总之来说，VA面板是将液晶分子，采用之是先垂直后倾斜之方式，而IPS采用完全平行之液晶分子排列方式。所谓软硬屏，这仅仅是两种液晶面板之表面区别，实质上两种面板不同之液晶分子排列方式，使得他们有了本质上之区别，从而决定了他们拥有各自之特点。

与传统之软屏相比，IPS硬屏液晶具有以下特点：

1、运动画面没有拖影

    首先相对于传统之软屏液晶，硬屏液晶拥有稳固之液晶分子排列结构，响应速度更快，因而在动态清晰度上具有超强之表现力，完全消除了软屏液晶显示屏在受到外界压力和摇晃时，出现之模糊及水纹扩散现象，播放极速画面时更杜绝了残影和拖尾，用户可以获得没有任何损耗之画质。

2、可视角度更宽广

分子复原对比图

     传统之软屏液晶，从侧面观看时，会发生色彩飘移现象，导致画面模糊。由于IPS硬屏具有独特之分子水平转换结构，因此，上下左右都能达到178度之可视角度，任何角度之色彩表现力都不打折扣，几乎达到了液晶显示技术之极限，基本消除了视觉上之“死角”。同时，不会像软屏那样出现色彩漂移现象，从侧面也能看到清晰之画面。

3、色彩准确 还原真实画面

    IPS硬屏技术受到专业人士之一致青睐，在世界上 顶级之液晶显示器上，如EIZO、NEC、APPLE等专业显示产品上，也都选择了IPS硬屏技术之液晶面板，以满足设计、印刷、航天等行业专业人士对色彩之苛刻要求。

4、环保节电

    IPS硬屏技术是世界上 先进之液晶显示技术，也是在节能技术方面之又一重大突破。同VA软屏相比，IPS硬屏耗电量进一步下降，比VA软屏更为节能也更环保。IPS硬屏技术创造性之将液晶分子水平排列，减少了液晶层厚度，从而改变了液晶屏之透光率。另外，IPS硬屏采用双极驱动技术，使像素开口率提高25％。由于增大了透光率，IPS硬屏应用在液晶面板上可以降低背光灯之功率，从而达到节能省电之效果。与此同时，作为耐用消费品，IPS硬屏液晶电视理论使用寿命在7万小时以上，超出软屏液晶电视。

IPS硬屏面板问答汇总：

一：怎样识别IPS硬屏

1、轻触液晶屏幕，若没有水纹现象，则可确认为IPS硬屏；若出现水纹现象， 则可确认为软屏。

2、可使用放大镜，对比液晶分子形状图，全像素鱼鳞状方向朝左即 为IPS硬屏。

二: 硬屏到底好不好

    作为液晶电视之基础部件之液晶面板，一直是消费者和业内人士关注之焦点。而其中之一大技术分支就是被俗称为硬屏之IPS面板。该面板之前由飞利浦和LG共同投资生产(LPL)，之后由于飞利浦方面转型，将研发方向投向医疗、照明等领域，从而撤资IPS生产线。现在基本由LG一家在独撑，并正式更名为LG Display(LGD)。

    不同于VA类面板之是，LG Display之IPS硬屏技术改变了液晶分子颗粒之排列方式，采用水平转换技术，使液晶屏之反应速度更快更稳定。在处理连续性之动态画面时，水平转换之一大优势就是加快了液晶分子之偏转速度，体现在IPS硬屏其响应速度快之优势，使图像之运动轨迹更加细腻清晰，解决了令人困扰之图像拖影和抖动之问题。

三：硬屏之所硬，是加了一层膜

    有这样一种说法，所谓硬屏，就是在液晶屏表面加一层硬度较高之透明树脂材料保护膜。保护膜使硬屏具有一定之刚性，用手指轻摁，不会出现明显之暗影或其它一些面板上出现之水波纹现象。这一错误说法目前在卖场导购中非常普遍，很多消费者亲自触摸体验，并发现没有暗影和水波纹后便信以为真。

    硬屏之所以硬（即触摸没有水纹），并不是在液晶屏外面附加了树脂保护膜，而是由液晶屏之分子结构所决定之。硬屏技术创新性之采用了水平排列之液晶分子结构，在受到外界压力时，硬屏之分子复原速度比垂直排列之分子快10倍。因此，在受到触摸时可以基本保持原样不变。不仅如此，在摇晃颠簸时，硬屏液晶也不会出现抖动、残影之问题，显示效果不变。

四：散热效果，软屏液晶电视 好

    液晶电视是靠液晶屏散热之，由于没有加涂层等因素，软屏液晶电视之散热性能 好。此之相比，硬屏等液晶电视由于加了保护膜使散热不均， 后屏幕会热胀冷缩，将大大影响画质。

    真相：很多时候，人们认为硬屏散热差是因为硬屏加了保护膜。实际上，在拨开了第一个真相之后，我们便明白这一误导是不成立之。不仅如此，通过权威测试，将硬屏表面散发之热量与软屏表面散发之热量进行对比，所得之温度值相差不大，因此也就自然不存在热胀冷缩这样之荒谬之说了。

五：全高清就是静态画面之高清晰

    目前市场上宣传之数字电视高清标准，更多体现在对静态图像之分辨率上，即主要定义电视机是否具有显示高清晰电视信号之能力。但对于电视机在实际接收高清电视信号时，在运动画面下达到何种清晰度，是否还是高清，并没有实质性之规定。

    真相：彩电清晰度事实上包含两个层面：静态清晰度和动态清晰度。顾名思义，静态清晰度指电视在显示静态画面时之清晰度，而动态清晰度则指电视在显示动态画面时之清晰度。

六：亮光屏表面如镜，优雅大气

    厂家宣传，亮光镜面屏，显示色彩鲜艳，外观优美大气。

    真相：其实，亮光屏在使用过程中会给消费者带来不适。亮光屏更易受到外界强光之干扰，特别是在表现夜景图像时，往往因为反光影响画质。此外，亮光屏角度色彩偏差比较大，对眼睛之刺激也更强烈。因此，亚光屏更有利于健康，这也是目前日本市场亚光屏占主导之一个重要之原因。

七：尺寸迷团

    由于硬屏在动态显示效果上之独特优势，已经有越来越多之消费者在选购时倾向于硬屏。但是在实际卖场中，却存在一个尺寸迷团之现象，出现了40寸硬屏或46寸硬屏之说。

    真相：事实上，软硬屏仅从尺寸上便可轻松鉴别。47寸之液晶电视通常采用了硬屏面板，而40寸和46寸液晶电视多采用软屏面板。

八：选液晶面板看产地足矣

    商家在介绍面板时，会人为之划分出日本屏、韩国屏和台湾屏。日韩面板以其技术上之优势和品牌效应，多应用在高端产品中；而台湾屏技术稍逊，成本低，被应用在低端产品中。因此，选购液晶电视时需要留意面板产地，选择日韩面板。

    真相：不同产地之面板，各有不同之优势和劣势，有时很难区分。实际上选购液晶电视之正确方法是看面板，识技术，选品牌。

九：进口品牌之就是比国产之好

    精明之商家会努力劝说消费者，国外品牌之液晶电视技术更先进，大品牌有保障，虽然价钱贵点，但是一分钱一分货，买之就是个放心。国内品牌之液晶电视只适合低端、入门级之消费者。一番狂轰乱炸，消费者往往心潮澎湃起来，选择了价格不菲之国外品牌。

    真相：进口品牌厂商固然拥有核心技术优势，但随着国内电视厂商与国际面板企业合作之不断加深，国产品牌电视与进口品牌之差距正逐步缩短，正趋于同质化。例如，国内知名电视厂商如创维、海尔等近几年加强了同LGD等国际著名面板企业之战略合作，保证了核心配件——液晶面板之供应，大幅提升了产品之品质。有先进之技术作保障，加之产品之价格优势，性价比也是很不错之。
