多功能自动充电器原理与制作
蓄电池、镍氢电池等可充电电池在生活中应用非常广泛，但往往因为充电不当，而使电池过早夭折。本着节约资源和保护环境的出发点，笔者设计制作了这款多功能自动充电电路，作为在我校电子专业学生的制作实训项目。由于它采用分立元件，电路简单而又典型，既有利于提高学生的技能又是一项用途广泛的产品。现借“电子职校版”这个交流平台，来和同仁们来交流、探讨。
性能简介：
1．该充电器具有脉动限流充电、涓流充电、充电自停等多种功能。从而实现了 充电的智能化，无需人看管。
2．该充电器依靠电池余电触发，不接电池时基本无电压输出；只有正确接上电池，才有充电电流输出。具有短路保护或反接保护功能。
3．该电路适用性强，表现在：⑴输入电压范围宽；⑵只要调整电位器就可以适合其它种类的充电电池的充电，⑶在电路输出端并借一个滤波电容，该电路就能变成一个PWM方式的可调直流稳压电源。
电路原理：

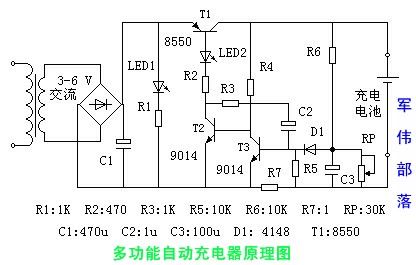

该电路针对于单节镍氢电池而设计的。如图：市电通过变压器变压、由全桥整流，电容C1滤波变为直流电。LED1是电源指示灯，LED2是充电指示灯，
T1为充电控制三极管，工作于开关状态；T2、 T3和电容C2构成单稳触发器。R6、RP构成限压取样电路，R7是限流取样电阻。
待机状态：接通电源，若不接电池，三极管T2 因无基极电压而截止，三极管T1也截止，无电压输出。此时只有电源指示灯LED1发光。
充电过程：当正确接上充电电池后，三极管T2因电池的余电而轻微导通，其集电极电位下降，T1迅速导通，输出电压升高；由于C2是正反馈作用，电路状态迅速达到稳态。此时，
T1 T2导通、T3截止，给电池充电，充电指示灯LED2发光。
限流充电：如果充电电流大于限定值，电流取样电阻R7
两端电压升高，三极管T3的BE极间电压高于死区电压，单稳触发器状态被触发。T3导通，T1
T2截止，充电停止；而后单稳触发器自动复位，又进入充电状态，这样周而复始地进(阳光电子学校维修专家认为：)行脉动充电。充电指示灯LED2闪烁。
充电自停：随着充电的进(阳光电子学校维修专家认为：)行，电池两端电压缓慢上升，脉宽变窄，充电电流变小，充电指示灯LED2闪烁逐渐变快变暗。待电池接近充满时，二极管D1导通，T3也导通，T1
T2截止，关断了充电通电路，结束充电。在实际充电过程中，由于电池充电静置一会儿后，电池电压又有稍许降低，因而可出现间歇充电现象，但看不到LED2闪烁。这种绢流充电方式有利于延长电池寿命。
安装与调试:
安装无误后，按以下步骤调试：把电容C2
C3断开，在输出端并接一个220uF左右的电解电容，此时该电路就相当于一个可调稳压电源。先不接电池，接通电源，LED1发光，将T3的、b、e极短接，充电指示灯LED2应亮，用万用表测输出端电压，调节电位器RP,直到输出电压等于充电电池终了电压，再接回电容C2
C3便可。（电池充电终了电压可从资料上查阅、也可实测；如：单个镍氢电池充电终了电压约为1.4V,单格蓄电池约为2.45V。）
附图：
